Тепловизионное обследование зданий: как найти утечки тепла без разрушений

Затраты на отопление в России за последние годы выросли настолько, что владельцы домов и управляющие компании всё чаще ищут способы сократить расходы. Даже современные здания с энергоэффективными материалами нередко теряют десятки процентов тепла из-за скрытых дефектов, ошибок монтажа или естественного износа. Холодные стены, сквозняки, сырость в углах и появление плесени становятся не только источником дискомфорта, но и фактором, угрожающим здоровью и долговечности конструкции.

Чтобы понять, где именно здание теряет энергию, не требуется вскрывать стены или демонтировать отделку. Для этого используют тепловизионное обследование зданий – метод диагностики с применением инфракрасной камеры, позволяющий буквально «увидеть» тепло и выявить скрытые дефекты без разрушений. Этот инструмент сегодня востребован как частными владельцами квартир и домов, так и профессионалами – инженерами, энергетиками, специалистами по строительной экспертизе.

Что такое тепловизионное обследование и как оно работает

Тепловизионное обследование – это метод диагностики состояния здания или инженерных систем с помощью инфракрасной камеры (тепловизора). Прибор фиксирует невидимое человеческому глазу инфракрасное излучение и преобразует его в термограмму – изображение, где каждый цвет соответствует определённой температуре поверхности.

В отличие от визуального осмотра, где специалист полагается на опыт и косвенные признаки (конденсат, трещины, плесень), тепловизор сразу показывает картину тепловых потоков. С его помощью можно:

• увидеть «мостики холода» – зоны, через которые уходит тепло;

• зафиксировать утечки воздуха через щели в окнах, дверях, кровле;

• проверить равномерность утепления фасадов;

• диагностировать скрытые протечки и повреждения инженерных сетей;

• оценить работу отопительных и вентиляционных систем.

Роль тепловизора и термограммы

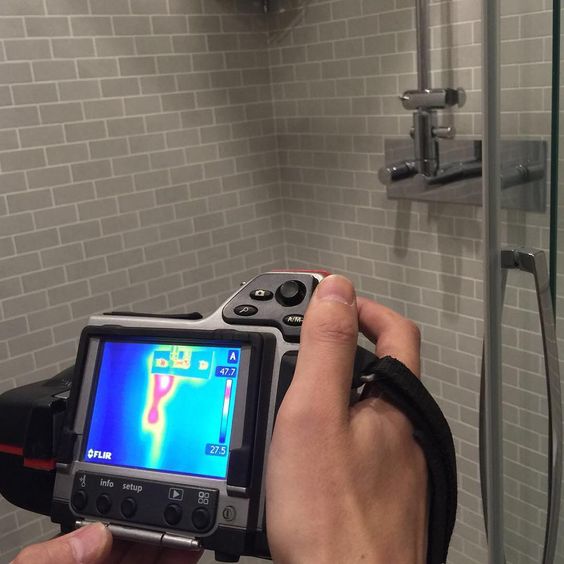

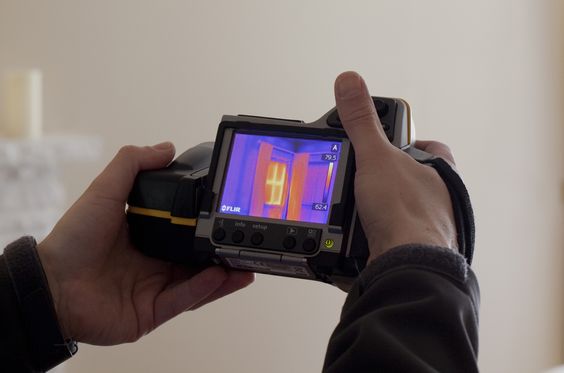

Тепловизор работает как «тепловой глаз». Встроенный датчик фиксирует инфракрасное излучение, а программа преобразует данные в картинку с цветовой шкалой.

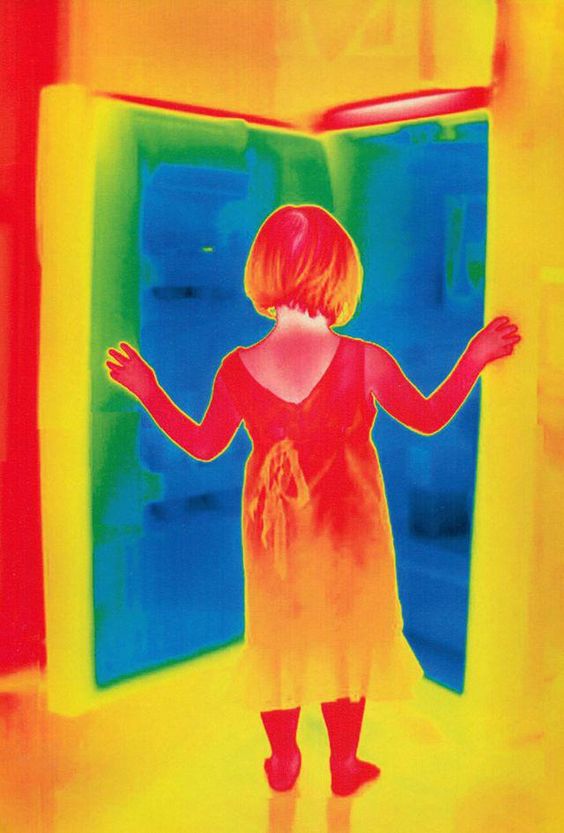

• Красные и жёлтые тона на термограмме означают тёплые участки.
• Синие и фиолетовые показывают холодные зоны.

Для точной интерпретации важно учитывать коэффициент излучения материалов (ε). Например, кирпич и бетон имеют разные показатели, и это влияет на точность измерений. Поэтому профессиональные обследования всегда сопровождаются калибровкой и использованием «реперных участков» – контрольных точек, по которым сверяют данные.

Какие проблемы помогает решить тепловизионная диагностика

Утечки тепла и мостики холода

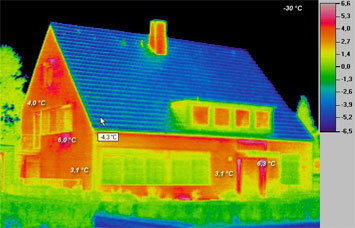

Главный запрос частных владельцев – понять, почему в доме холодно, хотя стены утеплены и окна заменены. Тепловизионное обследование дома выявляет слабые места конструкции: некачественный монтаж откосов, щели в стыках плит, неплотности кровли. Именно они формируют мостики холода – зоны, через которые уходит энергия.

Сырость и плесень

Тепловизор фиксирует не только утечки тепла, но и зоны повышенной влажности. Например, если в углу квартиры постоянно образуется конденсат, на термограмме это будет выглядеть как холодное пятно. В дальнейшем именно такие места становятся очагами плесени.

Диагностика инженерных систем

Отдельное направление – тепловизионное обследование электрооборудования. Оно позволяет выявить перегрев кабелей, контактов и распределительных щитов ещё до выхода из строя. Для промышленных объектов это снижает риски аварий и простоев.

Вентиляция и отопление

Термографический контроль помогает проверить работу батарей, тёплых полов, систем вентиляции. Например, на термограмме видно, если часть радиатора не прогревается, или если приточная вентиляция не обеспечивает должного воздухообмена.

Как и когда проводить обследование

Условия съёмки Чтобы обследование дало достоверный результат, важно соблюдать требования ГОСТ 26629-85 и ГОСТ 54852-2011. Ключевой параметр – тепловой напор, то есть разница температур внутри и снаружи здания. Оптимальный диапазон – не менее 15 °C. Например, в помещении +22 °C, на улице не выше +7 °C. Ветер должен быть слабым (до 3 м/с), иначе тепловые потоки искажают картину. Осадки исключены: дождь и снег влияют на точность измерений.

Этапы обследования

1. Подготовка объекта – закрываются окна и двери, отключается искусственный подогрев стен.
2. Съёмка тепловизором – внешний и внутренний обход здания.
3. Анализ термограмм – сопоставление с проектной документацией.
4. Составление отчёта – таблицы, фотоотчёт, рекомендации.

Сочетание с энергоаудитом

Тепловизионная съёмка часто является частью энергоаудита здания. Такой комплекс позволяет не только выявить дефекты, но и рассчитать экономический эффект от их устранения.

Что покажет результат и как его использовать

Итог обследования – это отчёт с термограммами, где каждому изображению соответствует описание проблемы и рекомендации. Такой документ имеет юридическую силу и может использоваться в суде при спорах с застройщиком или подрядчиком.

Для собственника дома отчёт становится планом работ: сначала устраняются самые критичные зоны, дающие наибольшую утечку тепла, затем второстепенные. Для управляющей компании – это инструмент контроля подрядчиков и планирования капремонта.

Часто задаваемые вопросы

1. Нужно ли ждать зимы для обследования?

Да, для достоверного результата необходима разница температур не менее 15 °C. Оптимальное время – холодный сезон.

2. Сколько длится обследование частного дома?

В среднем 2–4 часа, включая съёмку и первичный анализ. Отчёт готовится в течение нескольких дней.

3. Можно ли использовать бытовой тепловизор?

Недорогие модели дают общее представление, но для официального отчёта и точной диагностики требуется профессиональное оборудование и соблюдение ГОСТ.

4. Сколько стоит обследование?

Стоимость зависит от площади и задач. В среднем диагностика квартиры обходится дешевле, чем обследование коттеджа или административного здания.

Заключение

Тепловизионное обследование – это быстрый и надёжный способ выявить скрытые дефекты здания без разрушений. Оно позволяет снизить расходы на отопление, улучшить микроклимат и продлить срок службы конструкций. Для профессионалов – это инструмент контроля качества и аргумент для обоснования ремонтных работ.
Своевременная диагностика часто окупается уже в первый сезон: устранение нескольких мостиков холода даёт экономию в десятки процентов.
